【BIM事例‐維持管理】奥村組‐⑫課題C FM連携テンプレートの活用と課題、未反映オブジェクトについて（連載）

国土交通省では、令和元年より官民一体でBIMを推進する取り組みをスタートさせており、「建築BIM推進会議」を開催し、議論を進めています。「建築BIM推進会議」について詳しくまとめた記事は、こちらをご覧ください。

ここでは、注目の「令和3年度 BIMモデル事業」の具体事例を連載にて紹介していきます。株式会社奥村組の事例を基に、BIMのメリットや課題分析データなどをまとめていきますのでBIM事例の内容についてぜひ参考にしてみてください。

他の連載記事はこちら

第一回：【BIM事例‐維持管理】奥村組‐①改修工事用のEIRとBEP策定（連載）

第二回：【BIM事例‐維持管理】奥村組‐②課題A　改修工事用EIR（連載）

第三回：【BIM事例‐維持管理】奥村組‐③課題A 改修工事用BEP（連載）

第四回：【BIM事例‐維持管理】奥村組‐④課題A　設備専門工事会社用の維持管理BIM仕様書（連載）

第五回：【BIM事例‐維持管理】奥村組‐⑤課題A　EIR・BEP今後の課題（連載）

第六回：【BIM事例‐維持管理】奥村組‐⑥課題B 維持管理BIMシステムによる長期修繕計画について（連載）

第七回：【BIM事例‐維持管理】奥村組‐⑦課題B モデル活用・連携方法についての分析結果（連載）

第八回：【BIM事例‐維持管理】奥村組‐⑧課題B 長期修繕計画立案とモデル連携についての考察（連載）

第九回：【BIM事例‐維持管理】奥村組‐⑨課題C 分類定義カスタマイズと自動分類の結果（連載）

第十回：【BIM事例‐維持管理】奥村組‐⑩課題C モデル入力の検証結果と課題（連載）

第十一回：【BIM事例‐維持管理】奥村組‐⑪課題C 保全項目のデータマイニングと単価比較（連載）

概要

ここでは、プロジェクト全体の概要や対象となる建築物、事業の目的等についてご紹介します。

プロジェクト概要

奥村組技術研究所内の管理棟、室内環境実験棟における維持管理業務プロセスを検証します。これらの施設は改修工事・新築工事が完了しているため、それぞれ維持管理 BIM モデルを構築します。その上でこのモデルを用いて実際の施設運営の情報を蓄積し、検証をおこなうこととします。

2 棟の施設については、BIM モデルと連携する⾧期修繕計画システム、施設台帳管理システムを構築しました。技術研究所は、これらのシステムを用いて自ら施設管理者として運用し、「専門職ではない担当者」がおこなう維持管理業務における課題の検証を通して発注者メリットを抽出します。

検証をおこなうプロセスは、国土交通省『建築分野における BIM の標準ワークフローとその活用方策に関するガイドライン』の標準ワークフローのパターン②を参考にし、改修工事に特化したワークフローとして新たなパターン⑥（案）を作成しました。

検証は、維持管理 BIM フェーズにおいて実際の増改築工事や設備機器の増設等をおこないながら進めます。技術研究所が発注者として、建築設計部門・施工部門に関わり EIR・BEP の整備を通じてBIM ワークフローを検証していきます。

建築物の用途・規模・構造種別、所在地、新築／増改築／維持管理等の区分等

奥村組技術研究所

●所在地　　：茨城県つくば市
●敷地面積　：23,580.25 ㎡
●開設　　　：1985 年
●特徴　　　：耐震実験棟、材料実験棟、音響実験棟,管理棟、室内環境実験棟、
　　　　　　　倉庫棟、多目的実験棟、陸上養殖実験棟の実験施設を備える

茨城県つくば市にある技術研究所は、日本初の実用免震ビル「管理棟」や各種実験をおこなう施設として新築した「室内環境実験棟」、その他複数の実験施設から構成される研究所です。

主な研究開発テーマとして、「免震のパイオニア」としてあり続けるための技術の研鑽や応用技術の開発、ICT やロボット、CIM、BIM の活用による工事の急速化・省力化や管理業務の効率化など生産性を向上させる技術の開発、およびバリアフリー化や省エネルギー化・低炭素化などの環境負荷低減を実現する技術の開発が挙げられます。令和 2 年春には技術研究所内の大規模リニューアル工事が完了しました。

調査対象（１）管理棟

• 竣工　　　：1986 年
• 改修竣工　：2020 年 1 月
• 用途　　　：事務所
• 階数　　　：地上 4 階 PH1 階
• 延床面積　：1,330.10 ㎡
• 構造種別　：RC 造（日本初の実用免震ビル）

「管理棟」はオフィスビルであるとともに、免震機能を⾧期観察する実証施設としての役割もあります。たとえば「建物そのものを人工的に揺らす」自由振動実験をおこなうための設備を備えており、免震技術の実証施設として35年以上にわたり様々なデータを蓄積しています。

また、日本初の実用免震ビルである管理棟は内装を全て撤去するスケルトンインフィル化を実施した後、NearlyZEB化を含めた改修工事を実施し、NearlyZEB の認証を取得し一般社団法人環境共創イニシアチブが公募する ZEBリーディング・オーナーに認定登録されています。

当施設は供用していて、維持管理段階にあり、ZEBの運用段階における省エネルギー効果や、快適性やウェルネスなどに寄与する技術の検証をおこなっています。

調査対象（２）室内環境実験棟

• 竣工　　　：2020 年 5 月
• 用途　　　：実験施設
• 階数　　　：地上 2 階
• 延床面積　：978.86 ㎡
• 構造種別　：RC・S 造

室内環境実験棟は、温熱・気流・音環境に関する実験をおこなうことを目的としているため、断続的に施設の改修・更新を続けながら室内環境実験をおこなっています。

快適な空間づくりには、人の感覚に影響を与える、温度、湿度、気流、光、音などを適切に制御する必要があります。当施設は３つの実験室を備え、建物の省エネルギー性や室内の快適性、ウェルネスに関わる様々な要素や、近年ニーズが高まっている室内環境関連の技術を総合的に検証することができます。

プロジェクトで目指すもの

目的

（１）竣工 BIM モデル構築に必要な EIR・BEP の整備とマイニングルール制定
（２）リバースエンジニアリングによる維持管理 BIM モデル構築手法の確立
（３）技術実験と実行を同時におこなう維持管理 BIM モデル構築とシミュレーション
（４）ライフサイクルコンサルティング業務の確立と資産価値の向上
（５）維持管理 BIM システムと NearlyZEB 環境センサーの連携とトータル LCC 算出

解決する課題

（１）EIR・BEP の仕様とコストイメージ
（２）維持管理業務を維持管理BIMシステムでおこなう場合の労務量
（３）実際の維持管理業務における問題点や日常業務での運用課題
（４）ライフサイクルコンサルティング業務における維持管理BIMシステム構築支援方法
（５）維持管理 BIM システムにおけるランニングコスト情報の不足

得られる成果

（１）発注者としての EIR、施工者としての BEP の試案
（２）維持管理業務を維持管理 BIM でおこなう場合の労務削減量
（３）技術実験と連動した維持管理 BIM モデルと維持管理業務の実行結果
（４）ライフサイクルコンサルティング業務結果報告と建物資産価値の評価
（５）点検業務・ランニングコストを含めた維持管理 BIM によるトータル LCC 算出

分析する課題：課題C FM 連携テンプレートの活用と課題、未反映オブジェクトについて

ここでは、課題C「BIMモデルから維持管理BIMへのデータマイニングの検証、自動的に部位部材分類をおこなうルール策定、BELCA分類定義を使用した方法とカスタマイズについて検証」の中から、「FM 連携テンプレートの活用と課題、未反映オブジェクトについて」をご紹介していきます。

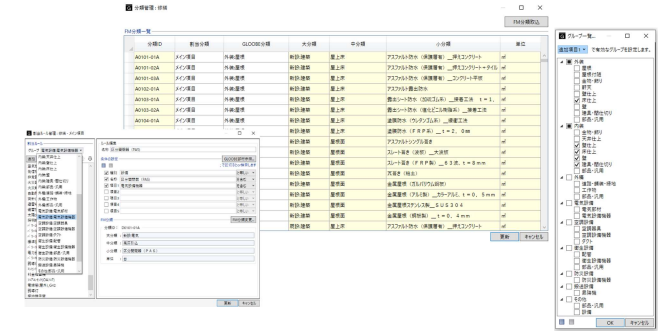

FM 連携テンプレート（.glfmap）に含まれる情報

FM連携テンプレートには割当ルール管理、マスターの分類管理、グループ管理情報が含まれます。

テンプレートを共有、割当ルールの条件を追加していくことでデータマイニングの精度向上が期待できますが、問題点として以下があげられます。

① FM連携がチームで作業する機能に未対応のため同時に作業することはできない。

② マシンごとのローカル設定となるためテンプレートメンテナンスツールでのコピーやCSV ファイルでエクスポート・インポートに対応していない。

③ ソフトウェアのビルドナンバーがパソコン毎に異なると分類結果が表示されないなどの問題が生じるので、プログラム更新のタイミングについても意識しておく必要がある。複数で分類作業を分担、テンプレートを編集する場合は保存の際に注意を要する。

ある程度の手間を要しますが一度作成しておけばモデル入力テンプレートと合わせて建物用途に対応したテンプレートを活用することで、維持管理やBELCA分類に精通していなくてもモデリングからおおよその自動分類、維持管理までの連携が効率的におこなえるようになります。

未反映オブジェクトリスト

実行予算内訳に記載はされていてもBIMオブジェクトとしてモデル入力していない項目を抽出しました。各種のシーリング類等については、修繕・点検では重要と考えられることから工夫して維持管理BIMへ反映させ、予防保全につなげる検証を継続しておこなうことが今後の課題としてあげられます。

この結果をもとに維持管理のためのデータマイニングの条件設定、前提となる基準を発注者に対しても知見を求め、EIR・BEP に記述するべきであると考えられます。

まとめ

ここでは、FM連携テンプレートの活用と課題、未反映オブジェクトについてご紹介しました。

BIMモデルに入力されていない未反映オブジェクトも修繕・点検では重要と考えられます。そのため歩掛で数量を割り当てるなど工夫して維持管理BIMへ反映させ、予防保全につなげる検証を継続しておこなうことが今後の課題としてあげられるでしょう。
