東急建設、プレキャストPC床版向け継手工法TAP-ONEジョイント開発、省力化・省人化を推進
東急建設（本社：東京都渋谷区、社長：久田浩司氏）は、株式会社安部日鋼工業（本社：岐阜県岐阜市、代表取締役社長：井手口哲朗氏）と共同で、プレキャストPC床版を接合するための新しい継手工法「TAP-ONEジョイント」を開発しました。
老朽化が進む道路橋の更新工事において、現場作業の省力化・省人化を後押しする技術として期待されています。本工法は特許第7881799号として登録されており、「TAP-ONE」の名称についても商標登録が出願中です。
老朽化する道路橋と更新工事の課題
高度成長期に建設されたインフラの老朽化は年々深刻化しており、建設から50年以上が経過した道路橋の割合は現在約37％にのぼります。20年後にはこの割合が約75％に達すると見込まれており、NEXCO各社が進める大規模更新・修繕事業では、損傷したコンクリート床版を耐久性の高いプレキャストPC床版へ交換する工事が各地で進められています。
こうした更新工事は、NEXCO東日本・NEXCO中日本・NEXCO西日本が進める「高速道路リニューアルプロジェクト」の一環として全国各地で実施されており、今後さらに件数が増加していくと予想されています。
これまで工場で製作した床版同士を現場でつなぐ方法としては、U字型のループ鉄筋を組み合わせる「ループ継手」が主流でした。ただし、この方法では現場での鉄筋組立や大型型枠の設置、コンクリート打設と締め固めが必要となり、多くの手間と時間がかかることが課題となっていました。
現場作業を大幅に簡略化する新構造

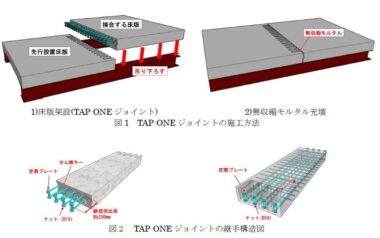

TAP-ONEジョイントは、鉄筋と定着プレートが突き出した床版を、あらかじめ溝が設けられた床版へ落とし込むだけで接合できる独自の構造です。特殊な金具や特殊コンクリートを使わず、モルタルを流し込んで固定する仕組みのため、施工の負担を大きく減らせる点が特徴です。主なメリットは次の通りです。
・現場での鉄筋組立作業が一切不要
・目地幅を従来の300〜400mmから20mmへ大幅縮小
・締め固め不要な自己充填モルタルを採用
・充填材の使用量を従来比約70％削減
・エポキシ樹脂塗装鉄筋により塩害環境にも対応
目地幅を最小限に抑えたことで、床版面積の大部分を工場生産の高品質なプレキャスト製品でまかなえるようになり、品質面でも安定した仕上がりが見込めます。工場であらかじめ精度高く製作された部材を用いるため、現場ごとの施工品質のばらつきを抑えられる点も利点のひとつです。
100年相当の耐久性を確認
構造面では、鉄筋の付着力と定着プレートの支圧によって曲げモーメントに対応し、接合面に設けたせん断キーでせん断力を受け止める仕組みを採用しています。静的載荷試験では、曲げ・せん断ともに求められる性能を満たすことが確かめられました。
さらに、NEXCOが定める試験法442「プレキャストPC床版接合部の疲労耐久性試験方法」に基づく輪荷重走行試験も実施し、耐用年数100年に相当する荷重・走行回数に耐えられることを確認しています。この結果をまとめた報告書は、株式会社高速道路総合技術研究所（NEXCO総研）へ提出され、受領されました。
長期間にわたり車両の走行荷重が繰り返しかかる過酷な条件を再現した試験であり、実際の供用環境に近い形で耐久性が裏付けられた点は大きな意味を持ちます。
実物大での施工試験を実施
2026年5月26日から29日にかけては、安部日鋼工業の岐阜本巣工場で実物大のプレキャストPC床版を用いた施工試験も行われました。道路勾配や主桁の配置、床版サイズなど、実際の現場条件を想定した環境下でも問題なく施工できることが確認されています。
試験では、目地幅の縮小によって型枠作業の時間を従来比で約30％短縮できることも実証されました。あわせてモルタルの充填性も良好であることが確かめられ、施工性と品質の両立が図られています。工期の短縮は、交通規制時間の削減にもつながるため、周辺道路の利用者への影響を抑える効果も見込まれます。
施工試験の成果と今後の展開
両社は、これらの試験結果を踏まえ、老朽化が進む高速道路の大規模更新・修繕事業に向けて本工法の提案を進めていく方針です。現場への適用拡大を目指し、インフラの長寿命化と維持管理の効率化に貢献していく考えです。
今後は高速道路以外の橋梁や、都市部の道路橋における更新工事への展開も視野に入れているとみられ、幅広い現場での活用が期待されます。
出典情報など
出典：東急建設株式会社,プレキャストPC床版の継手工法「TAP-ONEジョイント」を開発 －老朽化した道路橋床版の更新工事における省力化・省人化に寄与 －,https://www.tokyu-cnst.co.jp/topics/3000.html,リリース日：2026-07-21
