ガウディが描いた「サグラダ・ファミリア」｜アナログとデジタル技術の融合による「時間圧縮」革命

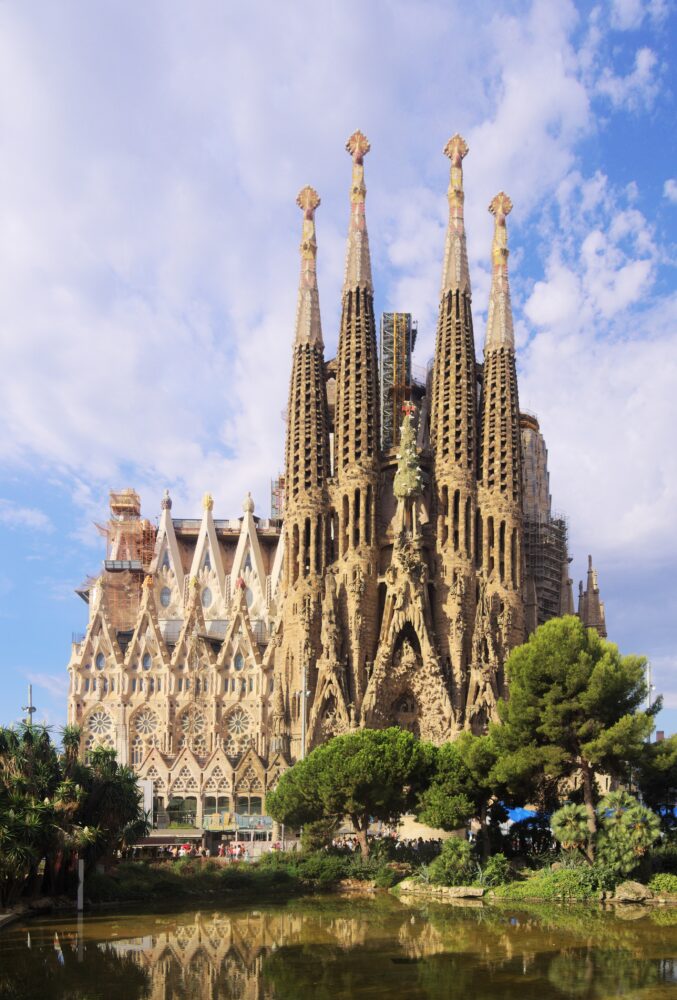

バルセロナの空に向かって伸びる石造りの塔群。142年の歳月を経てなお建設が続くサグラダ・ファミリアは、単なる未完の建築物ではない。それはアナログとデジタルが交錯する実験場であり、19世紀の天才建築家アントニ・ガウディの幻視と21世紀の計算技術が奇跡的な融合を果たした、建築史上類を見ない「生きた実験室」なのだ。
目次
デジタルが引き起こした「時間圧縮」革命
1980年代、サグラダ・ファミリアの完成には300年を要すると予測されていた。しかし2026年、ガウディ没後100年の節目に、この巨大な聖堂は完成を迎えようとしている。工期を半減させたもの──それは経済成長でも観光収入でもなく、デジタル技術が引き起こした「時間圧縮」の革命だった。
問題の核心は、ガウディが残した設計の複雑さにある。彼は図面ではなく、逆さ吊りの実験模型と石膏模型で設計意図を表現した。双曲放物面、双曲面、回転放物面──幾何学的に複雑な曲面の交差を、職人たちは模型を見ながら手作業で石に刻んでいた。さらに悪いことに、1936年のスペイン内戦で、ガウディの図面と模型の大半が破壊されてしまった。粉々になった石膏片を有志が拾い集め、パズルのように復元する作業が始まったのは、それからだった。
パラメトリック・デザインが解読したガウディの脳内アルゴリズム
転機は1979年、22歳のニュージーランド人建築学生マーク・バリーの訪問から始まった。ケンブリッジ大学の卒業論文でサグラダ・ファミリアを訪れた彼は、その場で気づいた。「この複雑な曲面の交差を計算できるのは、コンピュータしかない」。
バリーは航空工学で使用されるCADソフトウェアを建築に転用した。特にRhinocerosとそのプラグインGrasshopperを活用したパラメトリック・デザインが、ガウディの設計言語を解読する鍵となった。パラメータを変更すれば無数のバリエーションを生成できるこの手法は、ガウディが石膏模型で試行錯誤していたプロセスのデジタル版だった。
建築エンジニアリング企業Arupが開発した構造設計では、塔の形状と位置に関する構造変数についての深い人間的知見と、数百のジオメトリのバリエーションをモデル化できる強力なアルゴリズムツールを組み合わせた。このハイブリッド・アプローチなしには、ガウディの設計を現実的な時間枠で実現可能にすることは不可能だっただろう。
ロボットの腕が刻む14mの祈り
1988年7月、サグラダ・ファミリアのチームはオランダのヴァン・フォーデン社からCNC（コンピュータ数値制御）フライス盤を購入した。1989年11月、初めてロボットで彫刻された石材が機械加工され、翌年設置された。建築における初のロボットCNC技術の使用例だったと研究者は指摘する。
バリーの説明によれば、身廊の1本の柱を彫刻するのに約4,000時間──つまり昼夜連続で166日間──のロボット加工時間を要した。「時間はかかったが、手作業よりはずっと速かった」。ロボットは24時間稼働し続けることができる。そして実際に、数十年間休むことなく動き続けてきた。
デジタルファブリケーションの威力は、3Dプリンティング技術の導入でさらに加速した。複雑な形状の1:1スケール3Dプリントから型を作成し、そこにコンクリートを流し込む。石材はBIM（ビルディング・インフォメーション・モデリング）モデルを使用し、コンピュータ制御のダイヤモンドチップソーで精密にパネル化される。デジタル設計から物理的な石材へ、情報は途切れることなく流れていく。
2026年へのカウントダウン──完成に向けた最終フェーズ
2024年9月、総監督ハビエル・マルティネスと主任建築家ジョルディ・ファウリは記者会見で重要な発表を行った。イエス・キリストの塔の完成は2025年、聖母被昇天の礼拝堂は2025年末──そしてバシリカ全体の完成は2026年、ガウディ没後100年の節目に間に合う見込みだ、と。
2025年10月30日、歴史的瞬間が訪れた。中央塔の一部が所定位置に持ち上げられ、高さ162.91mに到達。ドイツのウルム大聖堂（161.53m）を超え、サグラダ・ファミリアは世界で最も高い教会となった。完成時には172.5mに達する予定だ──これはガウディが意図的に設定した高さで、モンジュイック山（173m）より低い。「神の創造物を人間の作品が超えてはならない」というガウディの信念を体現している。
塔の頂を飾るのは、高さ17m、幅13.5mの4本腕の十字架だ。エナメル加工されたセラミックと3層の曲面強化ガラスで構成され、夜間には照明される。十字架の最下部は海抜164m、最上部は172.5m──7.5mを23倍した数値だ。
この十字架の制作プロセス自体が、デジタルファブリケーションの集大成となっている。ベースと各腕は地上で個別に建設され、その後クレーンで吊り上げられて組み立てられる。総重量100トン。セラミック片はピラミッド型や曲面を含む複雑な形状で、窓には研磨されたピラミッド状のテクスチャを持つ3層の曲面強化ガラスが使用される。
2024年の訪問者数は483万人に達し、前年比2.7%増。アメリカ、スペイン国内他都市、フランス、イタリア、韓国からの訪問者が最も多い。2023年の収入は1億2,690万ユーロ(約233億円)で、そのすべてが民間資金源から来ている。この収入の52%が建設に、26%が管理運営に充てられる。
だが完成への道のりに、最後の大きな障壁が残っている。マヨルカ通りに面した栄光のファサード──バシリカの正門となる部分だ。約100体の彫刻を特徴とするこのファサードの建設には、周辺の約3,000軒のアパートと施設の解体、1,000世帯以上の立ち退きが必要となる。サグラダ・ファミリア財団のエステベ・カンプス理事長は、バルセロナ市議会と交渉を続けているが、解決策はまだ見つかっていない。影響を受ける住民、市議会、バシリカ経営陣が協力して解決策を模索している。
主要な建物は2026年に完成する予定だが、栄光のファサードの階段を含む彫刻や装飾的な細部は2034年まで続く見込みだ。それでも、142年間の建設期間で完成すれば、当初予測された300年の半分以下となる。
パラメトリック・デザインは設計プロセスを加速した。3Dプリンティングはプロトタイピングの時間を劇的に短縮した。CNC加工は職人の技を機械的に再現可能にした。BIMは世界中の専門家が同時に協働することを可能にした。これらの技術が組み合わさることで、「時間」は圧縮され、300年のプロジェクトが152年で実現可能になった。
だが本質的な変化は別のところにある。デジタル技術は、ガウディの死から100年が経過した今でも、彼の設計思想を「拡張」し続けることを可能にした。バリーたちがやっているのは、単なる復元ではない。ガウディの生成的デザインシステムを解読し、それを使って新しいガウディ建築を生み出しているのだ。
BIMが繋ぐ過去と未来の対話──デジタル・ヘリテージの構築
HBIMワークフロー──歴史的建造物向けBIM──の導入は、単なる効率化以上の意味を持つ。それはガウディの「設計哲学」をデジタル言語に翻訳し、未来の建築家たちと対話可能にする試みだ。
サグラダ・ファミリアにおけるBIM実装は、建築遺産のデジタル化において最も野心的な試みの一つとなっている。従来のBIMが新築プロジェクトを前提とするのに対し、HBIMは既存の歴史的建造物の複雑な幾何学、不完全な記録、経年変化といった課題に対処しなければならない。
レーザースキャンが生成する現実のデジタルツイン
2018年に至るまで、ユネスコ世界遺産に登録されている生誕のファサードでさえ、信頼できる2Dまたは3D図面が存在しなかった。羊皮紙に描かれたインク図面は、当時としては優れていたが、現代の修復作業には不十分だった。
この状況を一変させたのが、地上型レーザースキャナー（Terrestrial Laser Scanner, TLS）の導入だ。サグラダ・ファミリアの測量チームは、生誕のファサード全体をスキャンし、2mm²あたり1点という高密度のポイントクラウドを生成した。彫刻群に関しては、さらに高密度のスキャンが実施される。
レーザースキャナーの単一点での精度は±2mm、10m以内の距離では相対精度1mmを達成する。このサブミリメートルレベルの精度は、構造変形の検出にも応用されている。地上型合成開口レーダー（Ground-Based SAR）と組み合わせることで、建物の微細な変形をリアルタイムで監視するシステムが構築された。
フォトグラメトリーが捉える色彩と質感
レーザースキャンが形状を捉える一方で、フォトグラメトリー（写真測量）は色彩と質感を記録する。ドローンと地上カメラを使用した写真撮影により、高解像度の3Dメッシュモデルが生成される。42メガピクセルのフルフレームカメラを搭載したドローンは、10mの高度から地上解像度0.15cmを実現する。
トポグラフィー測量、レーザースキャン、フォトグラメトリーの3つの技術を統合することで、ファサード全体の包括的な3次元ビューが構築される。これは単なる視覚的再現ではない。すべての測量結果を単一の環境に統合し、異なるレベルでの解析を可能にするデジタル基盤だ。
ポイントクラウドからBIMモデルへの変換──半自動化の課題
生成されたポイントクラウドをBIMモデルに変換するプロセスは、「Scan to BIM」と呼ばれる。Autodesk Revit 2016のCycloneプラグインを使用したケースでは、プラグインは平面のみを自動認識できるため、複雑な曲面は手動でモデリングする必要があった。つまり、プロセスは「半自動」だ。
ゴシックアーチのような反復要素は、幾何学的パラメータに基づく外部パラメトリックファミリーとして標準化される。一方、彫刻のような複雑な要素は、3Dネットワークを使用して作成される。4つのサブモデル──建築、考古学、構造、機械・電気設備──がオンラインプラットフォーム上の中央モデルを構成し、4つのステークホルダー間の協働作業を促進する。
BIMlegacyプロトコル──遺産管理のための8段階フレームワーク
サグラダ・ファミリアのプロセスフローチャートとHBIM概念を重ね合わせた研究から、「BIMlegacy」と名付けられたプロトコルが開発された。これは遺産建築物の介入を管理するための視覚的で簡潔なフレームワークで、8つのフェーズで構成される。
- 建物登録： レーザースキャンを使用した建物記録
- 介入オプションの決定： 構築段階の表現
- 介入のための設計開発： パラメトリックモデリングによる設計
- 物理的介入の計画： BIMモデルからの入札書類作成
- 物理的介入： 施工段階
- 引き渡し： プロジェクト完了
- メンテナンス： 継続的管理
- 文化普及： 知識の共有
このプロトコルは、すべてのステークホルダーを考慮し、遺産プロジェクトにおけるプロセスの不明瞭さ、情報の分散、時代遅れのツールの使用といった問題を解決することを目指している。
メタBIM──BIMを超えた思考
しかし、サグラダ・ファミリアの事例は、従来のBIMの限界も浮き彫りにする。この建物の高度に創造的な文脈において、標準的なBIMソフトウェアの制約は明白だった。そこで提唱されたのが「メタBIM」という概念だ。
メタBIMは、概略設計から詳細設計、設計図書作成、そしてmm精度の施工に至る高度に洗練されたデジタルワークフローを可能にする。それはBIMの目的に共感しながらも、その明白な限界に苛立つデザイナーと、真にデザイナーを理解し彼らと協働するための柔軟性を開発したいBIMソフトウェア開発者の両方に敬意を表する概念だ。
計算的手法とデジタルファブリケーションの統合
HBIMの真の力は、計算ツールとデジタルファブリケーションを統合したときに発揮される。高レベル定義測量における計算ワークフローの統合から始まり、パラメトリックおよびスクリプティングアプリケーション内でのBIMとしての計算ワークフロー、そして最終的にデジタルファブリケーションの実装へと進む。
この統合により、高いレベルのカスタマイズと精度が可能になる。石材はBIMモデルを使用してコンピュータ制御のダイヤモンドチップソーでパネル化され、CNCフライス盤が直接デジタル情報から石を彫刻する。時間のかかる作業だが、手作業での彫刻よりははるかに高速だ。
時間の層を記録する4Dモデル
HBIMのもう一つの革新的側面は、時間という次元の追加だ。4Dモデルは、建設の各段階を時系列で記録し、ガウディの時代から現在に至るまでの構造の進化を可視化する。これにより、どの部分がいつ建設されたか、どの材料が使用されたか、どのような修復が行われたかを正確に追跡できる。
5D（コスト）、6D（持続可能性）、7D（施設管理）へと次元を拡張することで、HBIMは単なる幾何学的モデルから、建物のライフサイクル全体を管理する包括的なデジタルツールへと進化する。
デジタル・ヘリテージとしての未来
プラハを拠点とするPRINT4Dの創設者ルアイ・クルディは、パラメトリック・デザインを使用してガウディの高さ14mの二重ねじり星型ベース柱をデジタル複製した。「数回のクリックだけで、このカラムのさまざまなパラメータを完全にコントロールし、複数のバリエーションを生成できる」。彼はさらにデジタルモデルをスライスし、3Dコンクリートプリンティングで柱を製作する計画だ。
これが意味するのは、サグラダ・ファミリアがもはや単一の物理的構造物ではないということだ。それは絶えず更新され、拡張され、再解釈される「生きたデジタル遺産」となった。物理的な建物が2026年に完成しても、そのデジタルツインは進化し続け、新しい解析、シミュレーション、そして創造的な探求のプラットフォームとして機能し続ける。
アルゴリズムが紡ぐカテナリーの祈り
ガウディが用いた懸垂曲線（カテナリー）の原理は、重力に逆らわず、純粋な圧縮力だけで構造を支える。この自然の法則をガウディは逆さ吊り模型で可視化した。現代の建築家たちは、その物理モデルをデジタルで再現している。
Grasshopperで生成されたカテナリーアルゴリズムは、ガウディの脳内で起きていた思考プロセスそのものだ。パラメータを調整すれば、無数の「ガウディらしい」デザインが生成される。しかしそれは単なる模倣ではない。ガウディの設計言語の文法を抽出し、それを拡張可能な生成システムとして再構築する行為なのだ。
デジタル時代の職人技──ハイブリッド文化の継承
興味深いのは、デジタル技術が職人技を駆逐するのではなく、むしろそれを増幅している点だ。CNCマシンが石を粗削りし、職人が仕上げを行う。3Dプリントが型を作り、伝統的な手法でコンクリートを流し込む。デジタルと手仕事のハイブリッドが、ガウディの有機的ビジョンを実現する。
BIMモデルは、この協働を促進する共通言語として機能する。構造エンジニア、石工職人、ガラス職人、彫刻家──それぞれが異なる専門性を持つ職人たちが、同じデジタルモデルを参照することで、複雑な調整を円滑に進めることができる。ドローンによる高所監視、有限要素解析による構造最適化、プレストレスト石材パネルによる重量削減──最新技術の層が厚く積み重なっている。だがバリーは常に強調する。「職人の継続的な貢献は、デジタル対話にとって重要なパートナーと判断される」
バリーが「ガウディが生きていたら、3Dテクノロジーの先駆者となっていただろう」と語るのは、単なる推測ではない。ガウディ自身、常に時代の最先端技術を使っていたイノベーターだった。彼の懸垂曲線実験は、アナログ時代のコンピュテーショナル・デザインだったのだ。
サイバー空間と石の大聖堂──二重の現実に生きる建築
サグラダ・ファミリアは今、物理空間とデジタル空間の両方に存在している。石とモルタルで構成された物理的実体と、パラメトリックモデルとBIMデータで構成されたデジタル・ツイン。両者は並行して進化し、相互に影響を与え合う。
年間300万人の訪問者が物理的な聖堂を体験する一方で、世界中の研究者がデジタルモデルにアクセスし、ガウディの設計原理を研究している。建設は2026年に完成予定だが、デジタル空間での実験と発展は永遠に続くだろう。
グローバル・エコシステム──世界を繋ぐ建築ネットワーク
2014年、建物が60%完成した時点で、サグラダ・ファミリア財団は重大な決断を下した。残る6つの塔──四福音書記者、聖母マリア、そしてイエス・キリストに捧げられた塔──の構造設計を、国際的なエンジニアリング企業Arupに委託したのだ。
問題は明確だった。伝統的な組積造や耐震鉄筋コンクリートで塔を建設すれば、その重量が地下の基礎とクリプトに耐えられない。Arupのチームが開発したソリューションは革新的だった。石材そのものを構造材として使用し、プレストレスト石材パネルを主要構造要素とする。これにより塔の重量を半分に削減し、建設コストを削減し、工期を加速させた。
高さ5m、幅4mのパネルの設置にかかる時間はわずか30分。レゴブロックのように精密に設計された接続部により、クレーンで吊り上げられたパネルは追加調整なしで組み合わさる。オフサイト製造のアプローチが、一貫して高品質を保証する。
このプロジェクトを支えるのは、バルセロナの建築事務所2BMFG Arquitectesだ。5人のシニア建築家──カルレス・ブシャデ、ジョアン・マルガリット、ラモン・フェランド、カルレス・ジェルピ、アガタ・ブシャデ──が率いるこの事務所は、50年以上の経験を持ち、身廊、トランセプト、後陣の構造設計、計算、施工管理を担当している。構造補強とエコデザインの分野でリーダーとして認められる彼らは、1989年のバルセロナオリンピックスタジアムから2012年の裁判所まで、カタルーニャの重要プロジェクトを手がけてきた。
ロンドンとバルセロナにオフィスを構えるMYAA Mangera Yvars Architectsも参加する。彼らはサグラダ・ファミリア財団と協力し、「生誕のサクリスティ、聖母被昇天の礼拝堂、回廊」として知られる北側エリアのプロジェクトに取り組んでいる。ガウディのスケッチを尊重しながら、現代の技術で彼のビジョンを実現する。
材料供給のグローバルネットワークも驚異的だ。当初、建設にはモンジュイック山から採掘された砂岩が使用されていた。しかし1970年代に採石場が閉鎖され、世界規模での石材探索が始まった。現在、サグラダ・ファミリアは以下の石材供給源を持つ:
イギリス
チョーリー近郊ウィズネルのブリンスコール採石場（アームストロングス・グループ運営）が2014年から「ブリティッシュ・ベージュ」として知られる砂岩を供給。生誕と受難のファサードに使用されている。
スペイン国内
カンタブリアのバルガス砂岩、ガリシアのシルベストレ・モレノとシルベストレ・フィーノ花崗岩。
フランス
ブラボジー・アーコース、グレートーンの細粒から微小礫岩の砂岩。
その他
イランの紅紫斑岩、ブラジルの青色花崗岩など、世界8カ国以上から石材を調達。
ドイツのハイデルベルク・マテリアルズは、何年にもわたってプロジェクトの基準コンクリートとして指定された白色コンクリートを供給している。年間2,500万ユーロ（約46億円）の建設費、総額4億1,900万ポンド（約885億円）以上の支出を支えるのは、年間483万人（2024年）の訪問者からの拝観料収入だ。
このエコシステムの調整役を務めるのが、総監督ハビエル・マルティネスと主任建築家ジョルディ・ファウリだ。ファウリは2012年まで監督を務めたジョルディ・ボネット・イ・アルメンゴルから引き継いだ。アルメンゴルは1980年代にコンピュータを設計・施工プロセスに導入した先駆者であり、現在のデジタル革命の基礎を築いた。
コンピュテーショナル・ゴシック──新しい建築様式の誕生
サグラダ・ファミリアは、「コンピュテーショナル・ゴシック」とでも呼ぶべき新しい建築様式を生み出した。中世ゴシック建築が尖頭アーチと飛び梁で重力に挑んだように、この21世紀の聖堂はアルゴリズムとロボティクスで複雑性に挑む。
ガウディの有機的フォルムは、デジタル技術によって初めて完全に実現可能になった。逆説的だが、最も「自然」で「手仕事的」に見える彼の建築は、最先端のコンピュテーショナル・デザインなしには建設不可能だったのだ。
しかし真に革命的なのは、このプロジェクトが構築した国際的な協働モデルだ。ニュージーランドの研究者、イギリスのエンジニア、スペインの建築家、世界中の石材供給者──バルセロナの一角で、地球規模のネットワークが有機的に機能している。Arupと2BMFG Architectsの協働について、ある関係者は述べている。「デジタルツールのほぼ無限の能力を、経験と洞察を持つ人間が創造的に使用することで、ガウディの教会のような特異なプロジェクトであっても、ほぼあらゆるエンジニアリング課題を解決できる」。
建築としてのアルゴリズム──石に刻まれたコード
サグラダ・ファミリアを訪れる人々は、石とガラスで構成された宗教建築を見ている。しかし建築史家が見ているのは、物理空間に具現化されたアルゴリズムだ。各柱は数学的関数の出力であり、各曲面はパラメトリック方程式の解である。
この聖堂は、ガウディという天才プログラマーが書いた「建築コード」を、現代の建築家たちが「コンパイル」し、ロボットと職人が「実行」している壮大なプログラムなのだ。そして2026年の完成は、プログラムの終了ではなく、次のイテレーションの始まりを意味している。
デジタルが拓く建築の未来
サグラダ・ファミリアが示すのは、デジタル技術が建築にもたらす可能性の一端に過ぎない。パラメトリック・デザイン、デジタルファブリケーション、BIM、AI、ロボティクス──これらの技術は今、世界中の建築現場で使われ始めている。
しかし重要なのは、技術それ自体ではない。バリーの言葉が示唆するように、デジタルツールの無限の能力と、経験と洞察を持つ人間の創造性が組み合わさったとき、「ほぼあらゆるエンジニアリング課題」を解決できる。ガウディの聖堂ほど特異なプロジェクトであっても。
2026年、完成したサグラダ・ファミリアを訪れる人々は、142年の時間が凝縮された石の森を見上げるだろう。だがそこに刻まれているのは、過去の遺産だけではない。それはデジタル技術が解放した人間の創造性の、壮大なマニフェストなのだ。
時間を超え、物質とデータの境界を越えて、ガウディの幻視は今も進化し続けている。そしてそのプロセスこそが、21世紀の建築が向かうべき方向を照らし出している。
